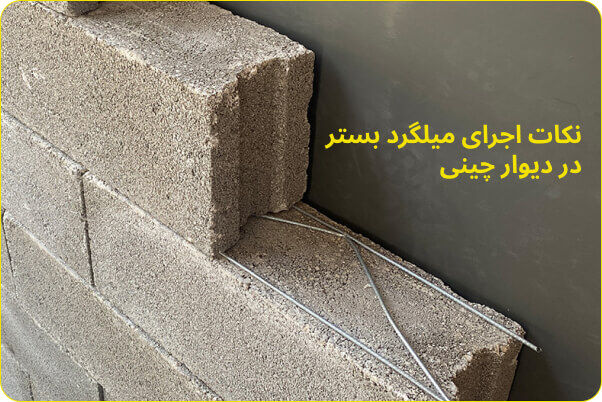

به گزارش صدای شهر حیاتی در ساخت و ساز است که نیازمند دقت و رعایت اصول مهندسی برای تضمین ایمنی و دوام سازه است. میلگرد بستر، به‌عنوان یک المان تقویت‌کننده، نقش کلیدی در افزایش مقاومت دیوارهای غیرسازه‌ای در برابر بارهای جانبی مانند زلزله ایفا می‌کند. این مقاله به بررسی جامع نکات اجرایی میلگرد بستر، مراحل نصب، استانداردها، چالش‌ها، راهکارها و مدیریت هزینه‌ها می‌پردازد تا راهنمایی کاربردی برای مهندسان و پیمانکاران ارائه دهد.
انتخاب مصالح مناسب
انتخاب مصالح باکیفیت، گام نخست در اجرای موفق میلگرد بستر است. خرید میلگرد بستر باید با توجه به استانداردهای مهندسی و نیازهای پروژه انجام شود. میلگرد بستر معمولاً از مفتول‌های فولادی گالوانیزه یا ضدزنگ با قطر ۴ تا ۶ میلی‌متر و به‌صورت نردبانی یا مشبک تولید می‌شود. هنگام خرید، باید به عواملی مانند مقاومت در برابر خوردگی، گواهینامه‌های کیفیت (مانند استاندارد ASTM یا ISIRI) و تناسب ابعاد با نوع دیوار توجه کرد. انتخاب تامین‌کننده معتبر با سابقه تولید محصولات استاندارد، از ریسک استفاده از مصالح نامرغوب جلوگیری می‌کند. محاسبه دقیق حجم مورد نیاز بر اساس نقشه‌های اجرایی، نه‌تنها مانع از هدررفت مصالح می‌شود، بلکه به مدیریت هزینه‌ها نیز کمک می‌کند.
هزینه‌های مرتبط با تقویت دیوار
مدیریت هزینه‌ها در پروژه‌های ساختمانی از اهمیت بالایی برخوردار است؛ به‌ویژه زمانی که از المان‌های تقویت‌کننده مانند میلگرد بستر یا وال پست استفاده می‌شود. قیمت وال پست آماده به عوامل متعددی از جمله جنس (فولاد گالوانیزه یا معمولی)، ابعاد، نوع طراحی (افقی یا قائم)، و برند تولیدکننده بستگی دارد. وال پست‌های آماده به دلیل تولید صنعتی، نصب سریع‌تر و دقیق‌تری دارند، اما قیمت آن‌ها با توجه به نوسانات بازار فولاد و هزینه‌های تولید ممکن است متغیر باشد.
برای کاهش هزینه‌ها، مقایسه قیمت‌ها از چند تامین‌کننده، بررسی کیفیت محصولات، و انتخاب گزینه‌ای که تعادل بین کیفیت و قیمت را حفظ کند، توصیه می‌شود. همچنین، برنامه‌ریزی دقیق خرید می‌تواند از هزینه‌های اضافی ناشی از خرید ناکافی یا بیش از حد جلوگیری کند.
تفاوت‌های عملکردی المان‌های تقویت‌کننده
درک تفاوت بین المان‌های تقویت‌کننده دیوار، برای انتخاب روش مناسب تقویت ضروری است. تفاوت وال پست با میلگرد بستر در اهداف و نحوه عملکرد آن‌ها نهفته است.
میلگرد بستر به‌صورت افقی در ملات بین رج‌های دیوار قرار می‌گیرد و با ایجاد یک شبکه تقویت‌کننده، مقاومت برشی و یکپارچگی دیوار را در برابر نیروهای جانبی افزایش می‌دهد. در مقابل، وال پست به‌صورت عمودی یا افقی برای مهار دیوار به ستون‌ها یا سقف استفاده می‌شود و بیشتر در دیوارهای بلند یا تحت بارهای سنگین کاربرد دارد. این تفاوت‌ها نشان می‌دهد که میلگرد بستر برای تقویت داخلی دیوار و وال پست برای اتصال دیوار به سازه اصلی مناسب است. انتخاب بین این دو یا استفاده ترکیبی از آن‌ها باید بر اساس نقشه‌های طراحی و نوع بارهای وارده انجام شود.
مزایای استفاده از میلگرد بستر در دیوار چینی
افزایش استحکام دیوار: میلگرد بستر مقاومت دیوار در برابر نیروهای جانبی مانند زلزله را به‌طور قابل‌توجهی بهبود می‌بخشد.
نصب سریع و آسان: اجرای میلگرد بستر نسبت به سایر روش‌های تقویت دیوار ساده‌تر و سریع‌تر است.
هزینه مناسب: هزینه اجرای میلگرد بستر در مقایسه با وال پست کمتر است.
انعطاف‌پذیری: این روش برای انواع دیوارهای آجری، بلوکی، یا سفالی قابل‌استفاده است.
محدودیت‌های استفاده از میلگرد بستر در دیوار چینی
نیاز به دقت بالا: اجرای نادرست می‌تواند کارایی میلگرد بستر را کاهش دهد.
محدودیت در دیوارهای بلند: برای دیوارهای بسیار بلند، نیاز به ترکیب با وال پست وجود دارد.
وابستگی به کیفیت مصالح: کیفیت پایین میلگرد یا ملات عملکرد سیستم را کاهش می‌دهد.
الزامات آیین نامه‌ای اجرای میلگرد بستر در دیوارچینی
رعایت الزامات آیین‌نامه‌ای برای اجرای میلگرد بستر در دیوارچینی، به‌ویژه در مناطق زلزله‌خیز، از اهمیت ویژه‌ای برخوردار است. بر اساس مبحث هشتم مقررات ملی ساختمان ایران، استفاده از میلگرد بستر در دیوارهای غیرسازه‌ای برای افزایش مقاومت در برابر نیروهای جانبی مانند زلزله الزامی است. این آیین‌نامه مشخصات فنی مانند جنس میلگرد (فولاد گالوانیزه یا ضدزنگ)، قطر مفتول (۴ تا ۶ میلی‌متر)، و فاصله‌گذاری (هر ۴۰ تا ۶۰ سانتی‌متر در ارتفاع) را تعیین می‌کند.
همچنین، استانداردهای بین‌المللی مانند Eurocode ۶ (برای طراحی سازه‌های بنایی) و ACI ۵۳۰ (مشخصات سازه‌های بنایی) به‌عنوان مراجع مکمل قابل‌استفاده هستند. این استانداردها تأکید دارند که میلگرد بستر باید به‌گونه‌ای نصب شود که تنش‌های برشی و کششی را به‌صورت یکنواخت توزیع کند. اتصال میلگرد بستر به ستون‌ها یا سقف با استفاده از انکرهای مکانیکی یا شیمیایی الزامی است تا یکپارچگی سازه‌ای حفظ شود.
در مناطق با خطر زلزله بالا، نظارت دقیق مهندس ناظر بر رعایت این الزامات ضروری است. عدم رعایت این استانداردها می‌تواند منجر به کاهش ایمنی دیوار، ترک‌خوردگی یا حتی فروپاشی در شرایط بحرانی شود. علاوه بر این، آیین‌نامه‌ها توصیه می‌کنند که آزمایش‌های کنترل کیفیت (مانند تست مقاومت ملات و میلگرد) به‌صورت دوره‌ای انجام شود.
مراحل اجرای میلگرد بستر
اجرای صحیح میلگرد بستر نیازمند رعایت مراحل مشخصی است تا عملکرد آن بهینه باشد. مراحل اصلی عبارت‌اند از:
آماده‌سازی سطح دیوار: سطح دیوار باید تمیز، عاری از گردوغبار، و کاملاً تراز باشد تا نصب میلگرد بستر به‌درستی انجام شود.
برش و آماده‌سازی میلگرد: میلگرد بستر باید با توجه به طول دیوار برش داده شود. در صورت نیاز به اتصال قطعات، استفاده از روش‌های استاندارد مانند اورلپ یا جوشکاری ضروری است.
نصب در ملات: میلگرد بستر در فواصل مشخص (معمولاً هر ۲ تا ۳ رج) در ملات بین بلوک‌ها قرار می‌گیرد. ملات باید به‌صورت یکنواخت پخش شود تا چسبندگی کافی ایجاد کند.
اتصال به سازه اصلی: در نقاط اتصال دیوار به ستون‌ها یا سقف، از اتصالات مکانیکی مانند انکربولت یا اتصالات شیمیایی برای مهار میلگرد استفاده می‌شود.
کنترل کیفیت: پس از نصب، باید تراز بودن، یکپارچگی میلگرد، و ضخامت ملات بررسی شود تا از اجرای صحیح اطمینان حاصل شود.
چالش‌ها و راهکارهای اجرای میلگرد بستر در دیوار چینی
اجرای میلگرد بستر با چالش‌هایی همراه است که می‌توان با راهکارهای مناسب آن‌ها را برطرف کرد. چالش‌های اصلی شامل عدم آگاهی نیروی کار، کیفیت پایین مصالح و ناهماهنگی در طراحی است. بسیاری از کارگران با روش‌های صحیح نصب میلگرد بستر آشنا نیستند، که می‌تواند به اجرای نادرست و کاهش کارایی سیستم منجر شود.
همچنین، استفاده از میلگردهای غیراستاندارد یا ملات با کیفیت پایین، عملکرد تقویت‌کننده را مختل می‌کند. ناهماهنگی بین نقشه‌های سازه‌ای و معماری نیز می‌تواند باعث نصب نادرست یا عدم تطابق با طراحی شود. راهکارها شامل آموزش مداوم، کنترل کیفیت، و هماهنگی تیمی است. برگزاری دوره‌های آموزشی و کارگاه‌های عملی برای کارگران و ناظران، بررسی گواهینامه‌های کیفیت مصالح پیش از خرید و انجام آزمایش‌های لازم (مانند تست مقاومت فشاری ملات) می‌تواند این مشکلات را کاهش دهد. همچنین، برگزاری جلسات هماهنگی بین مهندسان سازه و معمار برای اطمینان از یکپارچگی طراحی و اجرای دقیق نقشه‌ها ضروری است.
نکات اجرایی کلیدی میلگرد بستر در دیوار چینی
اگر قصد دارید در دیوارچینی از میلگرد بستر استفاده کنید، باید نکات اجرایی زیر را در نظر داشته باشید:
رعایت فاصله‌گذاری دقیق
فاصله بین میلگردهای بستر باید طبق آیین‌نامه‌ها (هر ۴۰ تا ۶۰ سانتی‌متر در ارتفاع) باشد. این فاصله‌گذاری به توزیع یکنواخت تنش‌ها کمک می‌کند و از تمرکز تنش در نقاط خاص جلوگیری می‌کند. عدم رعایت فاصله‌گذاری می‌تواند منجر به کاهش مقاومت برشی دیوار شود.
استفاده از ملات باکیفیت
ملات باید مقاومت فشاری و چسبندگی مناسب داشته باشد تا میلگرد بستر به‌خوبی در آن تثبیت شود. ملات با کیفیت پایین می‌تواند باعث لغزش میلگرد یا کاهش یکپارچگی دیوار شود. توصیه می‌شود آزمایش‌های مقاومت ملات به‌صورت دوره‌ای انجام شود.
محافظت در برابر خوردگی
در مناطق مرطوب یا با شرایط محیطی سخت، استفاده از میلگردهای گالوانیزه یا ضدزنگ ضروری است. خوردگی می‌تواند مقاومت میلگرد را کاهش داده و عمر مفید دیوار را کوتاه کند.
آموزش نیروی کار
کارگران باید آموزش‌های لازم برای نصب صحیح میلگرد بستر، از جمله نحوه قرارگیری در ملات و اتصال به سازه، دریافت کنند. آموزش ناکافی می‌تواند منجر به خطاهای اجرایی مانند نصب نادرست یا عدم تراز بودن شود.
هماهنگی با وال پست
در صورت استفاده همزمان از وال پست، هماهنگی بین این دو المان در طراحی و اجرا ضروری است. ناهماهنگی می‌تواند باعث کاهش کارایی سیستم تقویت‌کننده یا ایجاد نقاط ضعف در دیوار شود.
کنترل تراز دیوار
رج‌های دیوار باید کاملاً تراز باشند تا میلگرد بستر در موقعیت صحیح قرار گیرد. عدم تراز بودن می‌تواند باعث توزیع ناهموار بارها و کاهش عملکرد میلگرد شود.
اتصال مناسب به سازه
استفاده از انکرهای مکانیکی یا شیمیایی برای اتصال میلگرد بستر به ستون‌ها یا سقف، یکپارچگی سازه‌ای را تضمین می‌کند. اتصالات ضعیف می‌توانند باعث جداشدگی دیوار از سازه اصلی شوند.
بررسی کیفیت مصالح
پیش از خرید، گواهینامه‌های کیفیت میلگرد بررسی شود و آزمایش‌های لازم (مانند تست مقاومت کششی) انجام گیرد تا از استاندارد بودن مصالح اطمینان حاصل شود.
نظارت دقیق توسط مهندس ناظر بر اجرای میلگرد بستر، از جمله بررسی فاصله‌گذاری، ضخامت ملات، و اتصالات، برای رعایت استانداردها ضروری است.
برش دقیق میلگرد
برش میلگرد بستر باید با توجه به طول دیوار و نقشه‌های اجرایی انجام شود تا ضایعات به حداقل برسد. برش نادرست می‌تواند هزینه‌ها را افزایش دهد یا نیاز به اتصالات اضافی را ایجاد کند.
استفاده از ابزار مناسب
استفاده از ابزارهای دقیق برای برش و نصب میلگرد بستر، مانند دستگاه‌های برش و تراز لیزری، دقت اجرا را افزایش می‌دهد و از خطاهای انسانی جلوگیری می‌کند.
رعایت ضخامت ملات
ضخامت ملات باید یکنواخت (معمولاً ۱۰ تا ۱۵ میلی‌متر) و مطابق با استانداردها باشد تا چسبندگی کافی بین میلگرد و بلوک‌ها ایجاد شود. ملات نازک یا ضخیم می‌تواند عملکرد سیستم را مختل کند.
بررسی شرایط محیطی
شرایط محیطی مانند دما و رطوبت باید در زمان اجرا بررسی شود، زیرا این عوامل می‌توانند بر کیفیت ملات و چسبندگی آن تأثیر بگذارند.
تست‌های پس از اجرا
انجام تست‌های غیرمخرب (مانند تست التراسونیک) برای بررسی یکپارچگی نصب میلگرد بستر توصیه می‌شود تا از عملکرد صحیح سیستم اطمینان حاصل شود.
مستندسازی اجرا
ثبت دقیق مراحل اجرا، شامل تعداد میلگردهای نصب‌شده، فواصل، و نوع اتصالات، برای ارزیابی‌های بعدی و نظارت پروژه ضروری است.
مدیریت هزینه‌های اجرای میلگرد بستر در دیوار چینی
برای کاهش هزینه‌های اجرای میلگرد بستر، می‌توان از راهکارهای زیر استفاده کرد:
خرید عمده: تهیه میلگرد بستر به‌صورت عمده از تامین‌کنندگان معتبر، هزینه واحد را کاهش می‌دهد و از تخفیف‌های حجمی بهره‌مند می‌شود.
انتخاب نوع مناسب: استفاده از میلگرد بستر نردبانی برای دیوارهای سبک‌تر و نوع مشبک برای دیوارهای با بار بیشتر، هزینه‌ها را بهینه می‌کند.
کاهش ضایعات: برش دقیق میلگرد بستر بر اساس نقشه‌های اجرایی و استفاده از نرم‌افزارهای محاسباتی برای تعیین مقدار موردنیاز، از هدررفت مصالح جلوگیری می‌کند.
مقایسه قیمت‌ها: بررسی پیشنهادات چندین تامین‌کننده و انتخاب گزینه‌ای با بهترین نسبت کیفیت به قیمت، هزینه‌ها را کاهش می‌دهد.
استفاده از مصالح محلی: خرید میلگرد از تولیدکنندگان محلی برای کاهش هزینه‌های حمل‌ونقل و حمایت از اقتصاد محلی.
برنامه‌ریزی دقیق پروژه: زمان‌بندی مناسب اجرا برای جلوگیری از توقف کار و هزینه‌های اضافی ناشی از تأخیر.
بازیافت ضایعات: استفاده مجدد از قطعات برش‌خورده میلگرد در بخش‌های دیگر پروژه، در صورت امکان.
بهینه‌سازی ملات: استفاده از ملات با ترکیب استاندارد و حداقل ضایعات، هزینه‌های مرتبط با مصالح را کاهش می‌دهد.
استفاده از فناوری: بهره‌گیری از نرم‌افزارهای طراحی و مدیریت پروژه برای محاسبه دقیق مصالح و کاهش خطاها.
سخن پایانی
اجرای میلگرد بستر در دیوارچینی روشی مؤثر برای افزایش مقاومت و ایمنی دیوارهای غیرسازه‌ای است. رعایت الزامات آیین‌نامه‌ای، انتخاب مصالح باکیفیت، و اجرای دقیق مراحل نصب، عملکرد بهینه این سیستم را تضمین می‌کند. مدیریت هزینه‌ها از طریق خرید عمده، کاهش ضایعات، و برنامه‌ریزی دقیق، همراه با آموزش نیروی کار و هماهنگی تیمی، موفقیت پروژه را افزایش می‌دهد. با توجه به چالش‌های موجود، استفاده از راهکارهای مناسب و نظارت مستمر، ایمنی و دوام دیوارها را در برابر بارهای جانبی تضمین می‌کند.
